10 April 2016

Cara Setting User Manager / Userman di MikroTik

User Manager adalah salah satu fitur user management di mikrotik atau yang disebut aplikasi RADIUS Server, yang bisa kita aplikasikan untuk managemen user :

  • Hotspot user.
  • PPP (PPtP/PPPoe) user.
  • DHCP user.
  • Wireless user.
  • RouterOS user.
Pada artikel ini saya akan mencontohkan integrasi usermanager dengan hotspot mikrotik. Lihat juga : Cara Setting Hotspot Mikrotik

Management user yang memungkinkan kita melakukan limitasi akun user :
  • Time Based (waktu)
  • Quota Based (Total Byte download and upload)
  • Rate Limits (speed)
Dengan usermanager kita bisa juga membuat Auto generate voucher template, kita dapat membuat voucher internet yang memberikan informasi username/password dan paket dalam bentuk voucher. Contohnya bisa lihat di Voucher Template UserManager Hotspot MikroTik.


Ada batasan untuk menggunakan database Usermanager MikroTik, untuk License Level 4 (RB750) hanya bisa 20 User yang bisa online berbarengan (User manager active sessions), License Level 5 (RB2011) hanya 50 User yang bisa online berbarengan, dan License Level 6 (RB1100AHx2) UNLIMITED.

Pastikan level license routerboard Anda sesuai dengan kebutuhan Anda.

Cara Install User Manager Di MikroTik

Defaultnya usermanager belum terinstall pada mikrotik Anda, Anda harus download file packagenya terlebih dahulu di http://routeros.co.id . Pilih yang sesuai dengan tipe Routerboard dan versi ROS mikrotik Anda dan download file package berbentuk zip “all_package-tipe-versi.zip”. Extract file tersebut dan didalamnya akan ada package “userman-versi-versi.npk”. Upload file “userman-versi-versi.npk” ke mikrotik menggunakan FTP, atau bisa juga drag n drop dari PC ke jendela menu FILES yang ada di winbox mikrotik anda. Jika proses upload selesai, reboot mikrotik Anda agar package di install oleh router.

Drag n Drop File Package Userman Ke Winbox

Setelah package userman sudah terinstall, sekarang adalah mengintegrasikan usermanager dengan mikrotik Anda. Agar service mikrotik dapat ber komunikasi dengan Usermanager / Radius Server.

Langkah berikut masuk menu "Radius" pada winbox Anda.

setting radius mikrotik


Karena kita mengintegrasikan usermanager dalam 1 box/perangkat yang sama. Pada option Address saya isi “address=127.0.0.1”. Dan option Secret adalah password yang digunakan untuk komunikasi antara mikrotik router dengan usermanager.

Masih dalam menu "Radius" klik button "Incoming", centang pada opsi "Accept"



Kemudian kita daftarkan router (radius client) untuk proses otentifikasi menggunakan database usermanager.

Untuk mengakses database / portal Usermanager, anda bisa menggunakan web browser dengan mengetik pada alamat http://ip-router/userman. Login default bisa menggunakan username = admin , password kosong. Untuk memberikan / mengganti password “admin” pada web klik menu kiri “Costumer” dan klik username yang akan mau diganti. Username disini adalah username admin yang digunakan untuk mengelola user/client pada usermanager.


Isi parameter berikut
  • Name : Mikrotik Gw (isi nama router)
  • IP Address : 127.0.0.1 (isi dengan IP address router)
  • Shared secret : 123456 (sesuaikan dengan parameter secret yang ada di menu Radius Router)
  • Klik Add jika sudah selesai.

Integrasi Hotspot MikroTik Dengan User Manager

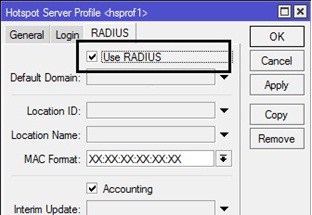

Dengan salah satu fitur hotspot mikrotik, yang membatasi penggunaan koneksi internet dengan otentifikasi menggunakan halaman login dengan browser. Disini saya akan mencontohkan bagaimana setting hotspot mikrotik dengan usermanager. Dengan kata lain managemen user akan berada pada database usermanager bukan pada user management winbox. Aktifkan “Use RADIUS” pada Server Profile Hotspot anda.

Hotspot Mikrotik Menggunakan Radius

Anggap saja anda jualan koneksi internet menggunakan voucher internet, misalnya pada cafe, hotel, sekolah, rt/rw net atau tempat publik lainnya. Yang setiap voucher mempunyai batasan/limitasi dan harga yang berbeda.

Pertama anda rencanakan paket voucher internet yang anda berikan.

# Voucher Harga Quota Waktu Masa Aktif
1 V 50k Rp. 50.000 30 Jam 15 Hari
2 V 20k Rp. 20.000 12 Jam 7 Hari
3 V 10k Rp. 10.000 4 Jam 2 Hari
4 V 5k Rp. 5.000 2 Jam 1 Hari

Setting Kategori Batasan User Profile

Langkah awal adalah membuat kategori batasan untuk User Profile, pada table voucher diatas kita akan buat limitasi berdasarkan uptime / waktu, 30 jam, 12 jam, 4 jam dan 2 jam. dalam arti username password bisa digunakan selama waktu yang ditentukan.

usermanager limitation profile

Isi parameter berikut :
  • Klik “Profiles” pada menu kiri.
  • Klik tab “Limitation
  • Klik menu “Add > New
  • Pada kolom “Name:” isi nama limitasinya, contoh disini isi “2Jam
  • Pada kolom “Uptime” isi “2h” karena voucher bisa digunakan untuk login selama 2 jam.
  • Klik “Add
Buat kembali untuk limitasi waktu voucher lainnya.

Setting User Profile Voucher

Setelah membuat kategori batasan untuk User Profile kemudian kita membuat User Profiles/Paket Voucher yang nanti digunakan masing-masing username.

Setting User Profile Voucher

Isi parameter berikut :
  • Klik “Profiles” pada menu kiri.
  • Klik tab “Profiles
  • Klik tombol “+” untuk menambahkan.
  • Isi nama profiles/paket voucher, misalnya “Paket 2Jam
  • Isi masa aktif voucher pada kolom “Validity“, misalnya “1d“/1 hari. Jadi voucher ini akan hangus dalam 1 hari terhitung dari saat pertama kali login (harus dihabiskan dalam 1 hari), walaupun masih ada sisa waktu.
  • Isi harga paket voucher pada kolom “Price
  • Klik tombol “Add new limitation
  • Tentukan periode waktu, paket ini bisa digunakan pada hari atau jam berapa. Opsi ini bisa digunakan bila anda mempunyai paket voucher seperti paket begadang, atau paket weekend.
  • Pilih limitasi yang sebelumnya anda buat sesuai nama profile/paket voucher Anda, misalnya "2Jam" dalam contoh ini.
  • Klik “Add
  • Klik “Save Profile
Klik tombol “+” kembali untuk menambahkan profile/paket voucher lainnya.

Membuat User Hotspot pada User Manager

Step terakhir, kita tambahkan informasi user hotspot di menu user. Klik tombol “Add – One” (untuk menambah username dan password secara manual) atau menggunakan “Add – Batch (UserManager akan menggenerate banyak username dan password). Jangan lupa, tentukan profilenya dengan profil yang sudah kita buat.

Membuat User Hotspot pada User Manager

Untuk Generate voucher untuk bisa di print, Pilih/centang username password yang mau dibuatkan voucher, klik menu “Generate > Voucher

Error Radius Server is Not Responding

Jika pada halaman login hotspot Anda, muncul pesan error "Radius Server is Not Responding" jika menggunakan IP Address 127.0.0.1 pada settingan Radius Server/Client. Anda bisa menggunakan IP Address port/ether router mikrotik yang mengarah ke modem/gateway.
